KJ68Y普通抗沖刷碳鋼截止閥
抗沖刷系列截止閥使用說明書
一、用途
主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用閥門—抗沖刷截止閥。
二、標準與規范
|
設計與制造 |
結構長度 |
焊接端 |
壓力-溫度等級 |
試驗與檢驗 |
|
JB/T3595 |
JB/T3595 |
JB/T3595 |
JB/T3595 |
JB/T3595 |
三、結構簡述：
1.高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。
2.耐高溫、高壓和耐沖蝕的性能主要零件均選用優質不銹鋼制造，閥芯和閥座的密封部位均采用堆焊司太立硬質合金的特殊加工工藝，密封面堆焊層不低于2.5mm。
3.閥瓣和閥籠之間接觸而不產生摩擦力,閥籠直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。
4.閥桿、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。
5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。
6.填料為柔性石墨，內加鎳絲, 柔軟耐磨,不會刮傷閥桿。

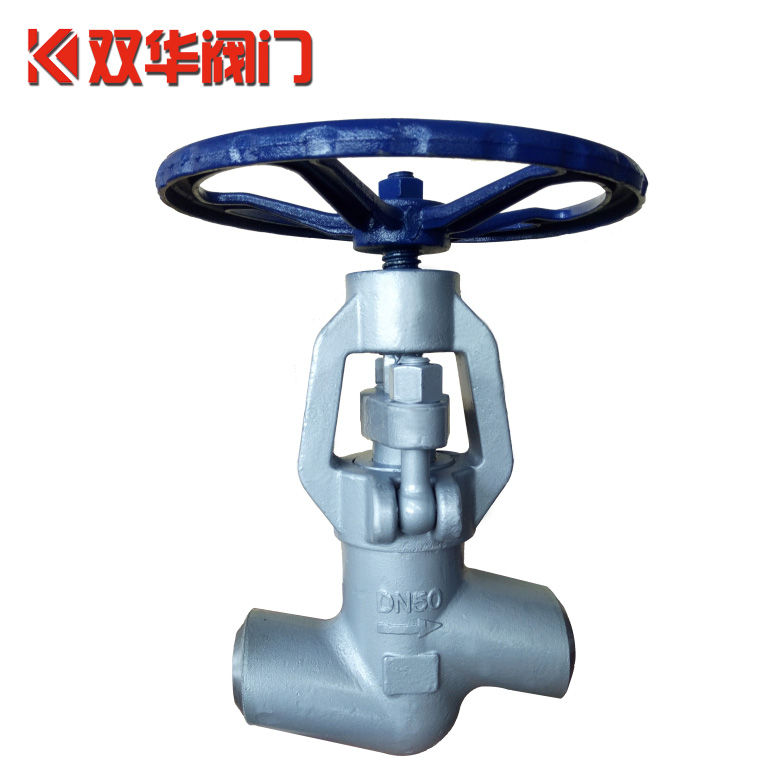

四、主要外形
