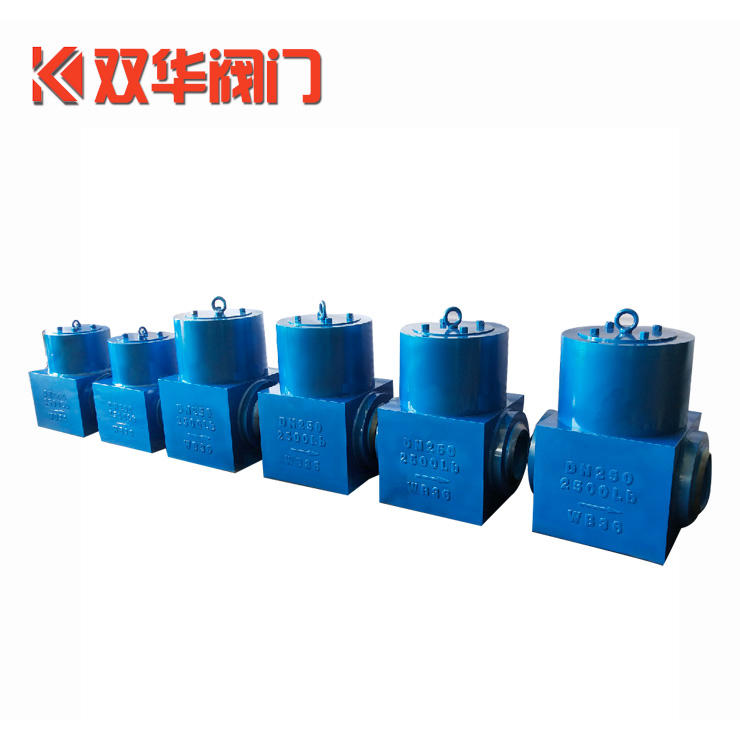

鍛造旋啟式止回閥H64Y

產品使用說明書

名稱：旋啟式止回閥
旋啟式止回閥是能自動阻止流體倒流的閥門。它的閥瓣在流體壓力作用下自動開啟，流體從進口側流向出口側；當進口側壓力低于出口側壓力時，閥瓣在流體壓差與自重等因素作用下自動關閉，以防流體倒流。廣泛應用在冶金、電站、煉油廠和石化廠等管路系統。

一、主要特點
1、結構簡單，動作可靠，流體阻力小于升降式止回閥，適用于較大口徑的場合。
2、可借助流體的壓力自動開啟。
3、僅適用于單向介質中。

二、技術規范
1、公稱壓力：1.6-75MPa?
2、公稱通徑：DN50-1000mm?
鑄造材料：CF3m、CF3、CF8m、CF8、CF8c、WCB、20crmov、15cr1mov、WC6、WC9
鍛造材料：A105、20#、12cr1mov、F22、F91、304、316、316L

三、采用標準
1、設計標準：GB?12236-89?
2、檢驗和試驗標準：JB/T?9092-1999?
3、結構長度：GB?12221-1989?
4、法蘭連接尺寸：JB79-1994?

四、主要零件材料、適用介質和溫度

五、保管、安裝、使用及維護
1、閥門應存放在比較干燥的室內。
2、長期存放的閥門要定期檢查兩端的蓋板是否完好、清除灰塵及污垢，并在閥門加工面涂防銹油，以防銹蝕。
3、安裝前首先要核對閥門的標志，以確定該閥門是否符合要求，然后卸掉兩端蓋板，將閥門清洗干凈。
4、關閉時，只要將介質截?cái)嗉纯伞?/span>

六、可能發生故障及排除方法

安全操作：

在系統泄壓后，方可松動和調整閥蓋與閥體的連接螺栓，以及側法蘭與管路的連接螺栓。
