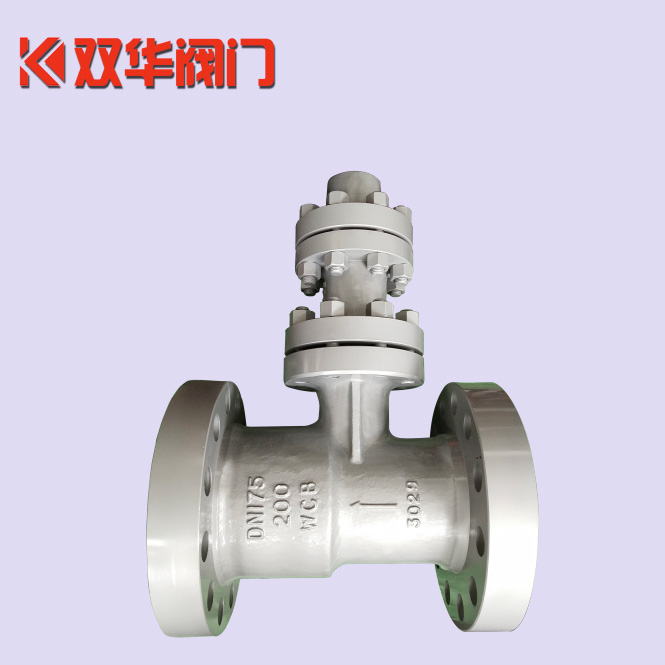

空排止回閥H48H
空排止回閥（泵保護閥）H48Y使用說明書
目錄
- 用途及性能規范……………………………..2
- 工作原理……………………………………..2
- 優點…………………………………………..3
- 自動再循環的杠桿原理……………………..4
- 設計規范……………………………………..4
- 閥門尺寸……………………………………..5
- 零部件材料…………………………………..6
- 安裝…………………………………………..6
- 維護、保養和使用…………………………..6
- 用途及性能規范
泵保護閥（也稱最小流量閥、自動控制閥、自動再循環閥、自動回流閥），是用于防止離心泵在低于負荷運行時，由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值，閥的旁路回流口就會自動的打開，以此來保證液泵所必需的最小流量。
- 工作原理

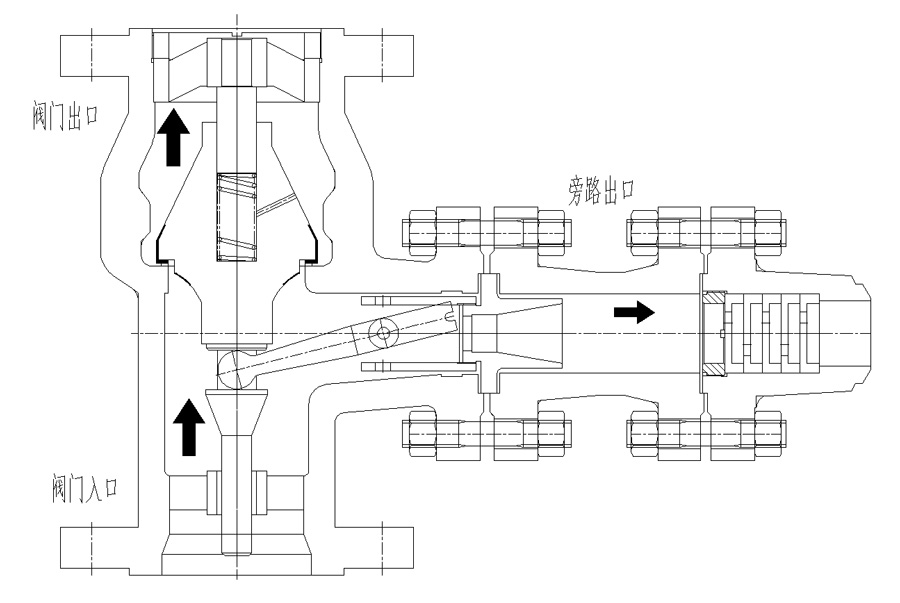

泵保護閥是連接在泵的出口位置，和止回閥一樣，靠介質的推力打開閥瓣，在主通道壓力不變的情況下，主通道的流量不同，閥瓣的開度不同，主閥瓣將確定在某一個位置上，主路的閥瓣通過一個杠桿，將主閥瓣的動作傳遞給旁路，來實現旁路的自動開關狀態。
（由于管道壓力太低，此閥門只能垂直安裝,不能水平安裝）
- 優點
泵保護閥（也稱最小流量閥、自動控制閥、自動再循環閥、自動回流閥、空排止回閥）,是多種功能集于一體的閥門。
具有以下顯著優勢：
1、自動再循環閥為自力式控制閥，杠桿的作用，會自動根據流量調整旁路開度（系統的流量調節），完全機械結構，依靠流量控制閥門，不需要額外的能源。
2、旁路流量可自動調節控制，閥門整體運行具有高經濟性。
3、主通道和旁路均帶有止回閥的作用。
4、三通T型結構，適宜于再循環管線。
5、旁路不需要連續的流量，減少耗能。
6、多功能集于一體，減少設計工作量。
7、在前期產品采購、安裝調試、以及后期的維護方面，具有顯著的成本優勢，減少安裝和維護成本，總體費用比傳統的控制閥系統低。
8、降低故障發生的可能性，將高速流體造成故障的可能性減到最小，沒有氣蝕問題和電氣接線費用。
9、低流量工況下仍然可以保證泵的穩定工作。
10、泵的保護僅僅只需一個閥，不需要其他額外的組件，因不受故障影響，主通道與旁路成為一個整體，容易維護。
- 自動再循環閥的杠桿原理
當主閥瓣打開時，閥瓣帶動杠桿動作，杠桿力使旁路關閉。當主管道的流量減小，打不開主閥瓣時，主閥瓣會回到密封位置，使主通道關閉，閥瓣再一次帶動杠桿動作，旁路打開，水從旁路流向儲水罐，儲水罐在壓力的作用下，水流到泵的進口，進行再循環動作，起到保護泵的作用。
- 設計規范
- 設計與制造標準：ASME B16.34 JB/T3595 GB/T12235;
- 結構長度標準：ASME B16.10 GB/T12221或按用戶要求。
- 法蘭端標準：ASME B16.5 GB/T9112 JB/T79 GB/T20592或按用戶提供。
- 試驗與檢驗標準：API598 JB/T3595 JB/T9092
- 壓力溫度等級：ASME B16.34 JB/T3595 GB/T12224
六、閥門尺寸
以下為部分壓力和口徑的閥門尺寸，其它壓力和口徑的尺寸按照標準設計或按用戶要求。
|
公稱壓力 |
公稱通徑 |
主要外形連接尺寸 |
||||||||
|
PN(Mpa) |
DN(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
z-d |
|
H48H-200/250 |
65 |
400 |
260 |
203 |
165 |
97 |
48 |
3 |
5 |
8-Φ30 |
|
80 |
450 |
290 |
230 |
190 |
116 |
54 |
3 |
5 |
8-Φ34 |
|
|
100 |
450 |
360 |
292 |
245 |
138 |
66 |
3 |
6 |
8-Φ41 |
|
|
125 |
450 |
385 |
318 |
270 |
170 |
76 |
3 |
6 |
12-Φ41 |
|
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
3 |
6 |
12-Φ48 |
|
|
175 |
610 |
475 |
394 |
340 |
214 |
84 |
3 |
6 |
12-Φ48 |
|
|
200 |
680 |
535 |
440 |
380 |
245 |
92 |
3 |
6 |
12-Φ54 |
|
|
225 |
725 |
580 |
483 |
418 |
268 |
100 |
3 |
6 |
12-Φ58 |
|
|
|
DN(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
F1 |
z-d |
|
H48H-100 |
65 |
400 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-Φ25 |
|
80 |
450 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-Φ25 |
|
|
100 |
450 |
265 |
210 |
172 |
150 |
38 |
3 |
4.5 |
8-Φ30 |
|
|
125 |
450 |
310 |
250 |
210 |
176 |
42 |
3 |
4.5 |
12-Φ34 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12-Φ34 |
|
|
175 |
610 |
380 |
320 |
280 |
234 |
48 |
3 |
4.5 |
12-Φ34 |
|
|
200 |
680 |
430 |
360 |
312 |
260 |
54 |
3 |
4.5 |
12-Φ36 |
|
|
225 |
725 |
470 |
400 |
352 |
287 |
56 |
3 |
4.5 |
12-Φ41 |
|
七、零部件名稱
閥體：WCB A105
內件：WCB 不銹鋼
其他用于閥體和內件的鍛造、鑄造材料可按用戶需要提供，閥體和內件材料的選擇按照壓力和溫度的使用條件確定。
安裝
自動再循環閥安裝在泵的出口，應盡可能的安裝在被保護的離心泵附近，泵的出口與閥的入口之間的距離，應不超過1.5米，以防止由液體的脈動引起的低頻水擊。流通方向由下至上。
維護、保養和使用注意事項
1、閥門應存放在干燥、通風的室內，閥門兩端應堵塞。
2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防止密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5、閥門使用后應定期檢查，檢查主管道密封面以及旁通密封面。若損壞失效，應及時修理或更換。
