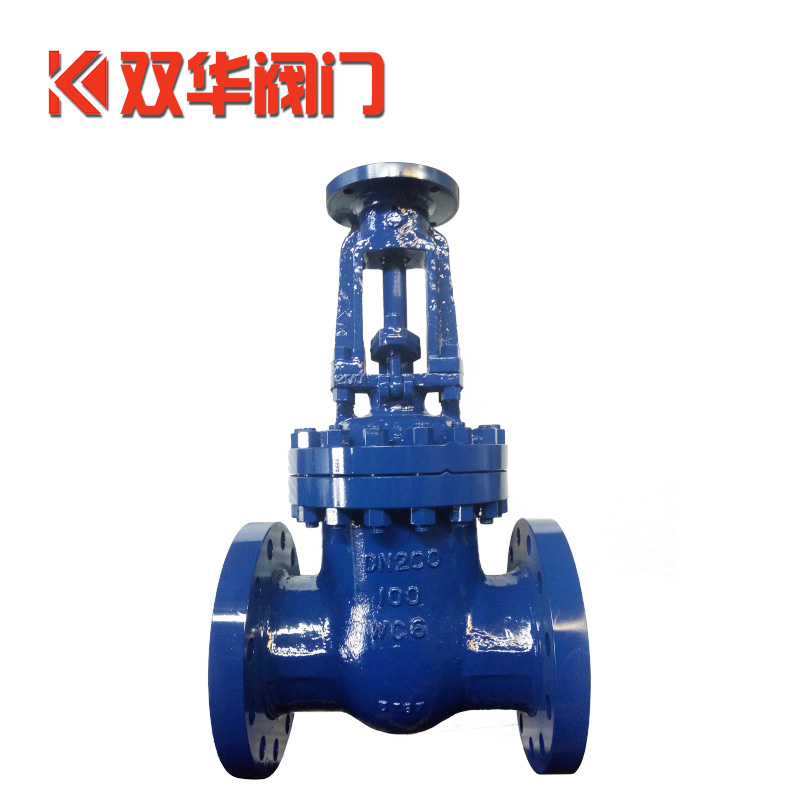

法蘭電動閘閥Z941Y
手動閘閥(Z40H)產品使用說明
一、用途和主要性能規范
1.本族閥主要適用于工作溫度≤425℃水、蒸氣及油品等介質管路上作啟閉用。
2.主要性能規范
| 型號 |
公稱壓力 |
試驗壓力 |
適用溫度℃ |
適用介質 |
|
|
強度(水) |
密封(水) |
||||
|
Z40H-64C |
6.4 |
9.6 |
7.04 |
-29～425℃ |
水、蒸氣、油品 |
3.本族閥采用的電動裝置及主要參數：
|
型號 |
通徑 |
H |
L |
D |
D1 |
z-φd |
|||
|
Z40H-16C |
DN40 |
200 |
200 |
150 |
110 |
4-φ18 |
|||
|
DN50 |
358 |
250 |
165 |
125 |
4-φ18 |
||||
|
DN65 |
375 |
270 |
185 |
145 |
4-φ18 |
||||
|
DN80 |
433 |
280 |
200 |
160 |
8-φ18 |
||||
|
Z40H-16C |
DN100 |
502 |
300 |
220 |
180 |
8-φ18 |
|||
|
DN125 |
612 |
325 |
250 |
210 |
8-φ18 |
||||
|
DN150 |
676 |
350 |
285 |
240 |
8-φ22 |
||||
|
DN200 |
820 |
400 |
340 |
295 |
12-φ22 |
||||
|
DN250 |
969 |
450 |
405 |
320 |
12-φ25 |
||||
|
DN300 |
1142 |
500 |
460 |
410 |
12-φ25 |
||||
|
DN350 |
1280 |
520 |
520 |
470 |
16-φ25 |
||||
|
DN400 |
1452 |
600 |
580 |
525 |
16-φ30 |
||||
|
DN450 |
1541 |
650 |
640 |
585 |
20-φ30 |
||||
|
DN500 |
1676 |
700 |
705 |
650 |
20-φ34 |
||||
|
DN600 |
1874 |
800 |
840 |
770 |
20-φ41 |
||||
|
DN700 |
2083 |
900 |
910 |
840 |
20-φ41 |
||||
|
DN800 |
2400 |
1000 |
1020 |
950 |
24-φ41 |
||||
|
DN900 |
2950 |
1100 |
1120 |
1050 |
28-φ41 |
||||
|
Z42H-16C |
DN1000 |
3245 |
1200 |
1255 |
1170 |
28-φ48 |
|||
|
|
|
|
|
|
|
||||
|
型號 |
通徑 |
H |
L |
D |
D1 |
z-φd |
|
Z40H-25 |
DN40 |
300 |
200 |
150 |
110 |
4-φ18 |
|
DN50 |
358 |
250 |
165 |
125 |
4-φ18 |
|
|
DN65 |
375 |
270 |
165 |
145 |
8-φ18 |
|
|
DN80 |
433 |
280 |
200 |
160 |
8-φ18 |
|
|
DN100 |
502 |
300 |
235 |
190 |
8-φ22 |
|
|
DN125 |
612 |
325 |
270 |
220 |
8-φ26 |
|
|
DN150 |
676 |
350 |
300 |
250 |
8-φ26 |
|
|
DN200 |
820 |
400 |
360 |
310 |
12-φ26 |
|
|
DN250 |
969 |
450 |
425 |
370 |
12-φ30 |
|
|
DN300 |
1142 |
500 |
485 |
430 |
16-φ30 |
|
|
DN350 |
1280 |
550 |
550 |
490 |
16-φ34 |
|
|
DN400 |
1452 |
600 |
610 |
550 |
16-φ34 |
|
|
DN450 |
1541 |
650 |
660 |
600 |
20-φ34 |
|
|
DN500 |
1676 |
700 |
730 |
660 |
20-φ41 |
|
|
DN600 |
1874 |
800 |
840 |
770 |
20-φ41 |
|
|
Z42H-25 |
DN700 |
2083 |
900 |
955 |
875 |
24-φ48 |
|
DN800 |
2400 |
1000 |
1070 |
990 |
24-φ48 |
|
Z42H-25 |
DN900 |
2950 |
1100 |
1180 |
1090 |
24-φ54 |
|
DN1000 |
3245 |
1200 |
1305 |
1210 |
28-φ58 |
二、結構和作用原理
1.本族閥為法蘭連接，執行GB/T 12234標準。本閥主要由閥體、閘板、閥桿、閥蓋、電動裝置等零部件組成。
2.主要靠電動裝置的電機或手輪旋轉，使閥桿上升或下降，從而帶動閘板作垂直于流體的直線位移，來達到啟閉的目的。
3.電動裝置帶有極限終點限位開關，到終點能自動切斷電路，同時為了安全起見并設有電力過載保護裝置和信號燈指示。
4.主要零件材質：
|
零件名稱 |
材質 |
|
閥體 閥蓋 閘板 |
WCB |
|
中部墊片 |
1Cr13+柔性石墨 |
|
閥桿螺母 |
ZQAl 9-4 |
|
閥桿 |
2Cr13 |
三、保管、安裝與使用注意事項
1.本產品應保存在干燥的倉庫內，嚴禁露天存放。
2.長期存放，要定期檢查。加工表面每隔6個月應清除表面污垢一次，換一次防銹劑。
3.本閥應安裝在水平管路上，驅動裝置向上，閥桿垂直于介質管路。
4.安裝時應仔細核對使用情況是否與本閥性能規范相符。
5.本閥不允許作調節流量之用。
6.本閥安裝在戶外或濕度不超過90%（25℃）的，溫度超過40℃而小于60℃的地方，電裝應選戶外型的，冬天應施加防寒保溫措施。
7.安裝時注意以下事項：
⑴安裝前應清洗管道、閥門內腔、密封面和全部外露傳動副表面的污垢和泥砂，但注意不得碰傷密封面。
⑵檢查各處螺栓是否均勻擰緊。
⑶安裝時要選配合適的手動裝置。
⑷手動裝置與閥門的連接要牢固可靠。
⑸手動裝置安裝后要使產品啟閉自如。
⑹手動裝置與閥門可潤滑處要定期注潤滑劑，一般為一月一次。
⑺環境條件不好的手動裝置上邊要加防護裝置。
⑻起重吊索不許系結在電裝或閥桿上，應置于閥門腰部。
⑼閥門安裝好后，應按電裝說明書進行調試，然后再正式運行。
8.閥門裝好后，管路試壓時，必須全部開啟。
9.閥門在運行中如電源斷電，應首先切斷電源，按照手動時搬動板手，進行操作。
10.本閥運行前，電裝內應注入不低于閥桿根徑底面的潤滑油。
11.閥桿外露部分和電裝傳動部分，應定期涂潤滑油。
12.本閥在使用中應定期檢查：
⑴密封面的磨損情況。
⑵閥桿與閥桿螺母梯型螺紋磨損情況。
⑶閥體密封面與閘板密封面間是否有污物堆積。
⑷填料和墊片是否失效。
13.閥門檢修后必須進行密封試驗。
五、可能發生故障及消除方法
|
可能發生的故障 |
發生故障的原因 |
消除辦法 |
|
填料滲漏 |
1.填料蓋未壓緊。 |
1.均勻壓緊填料壓蓋。 |
|
連接法蘭 |
1.法蘭連接螺栓未擰緊。 |
1.均勻?qū)ΨQ擰緊螺栓。 |
|
密封滲漏 |
1.密封面間夾有雜物。 |
1.清洗密封面。 |
|
電動裝置轉動不靈活或閥門不啟閉 |
1.填料壓的過緊。 |
1.適當放松填料壓蓋。 |
|
啟閉終點電機不?；騿㈤]不到終點 |
1.極限開關失靈或過載保護裝置不準。 |
1.更換極限開關或調整過載裝置。 |
主要外形：
