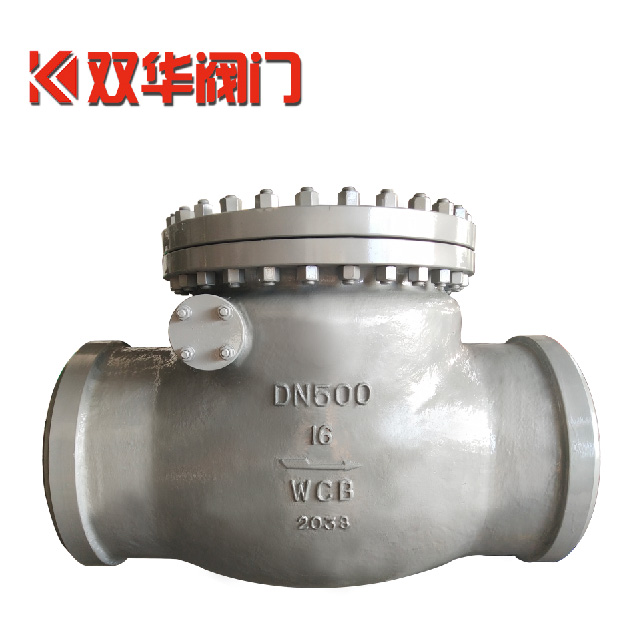

H663Y抽汽止回閥
發布時間：2019-05-21
抽汽止回閥H664Y使用說明書
一、用途
本產品使用于工作溫度≤425°C的電站汽輪機的抽氣系統的介質管道上，作為防止介質逆流的裝置。抽氣止回閥用于電廠或熱電廠抽氣系統，它快速、緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件一旦接到液體逆流信號，把汽輪機迅速隔開，給汽輪機或抽氣系統以最大的保護。

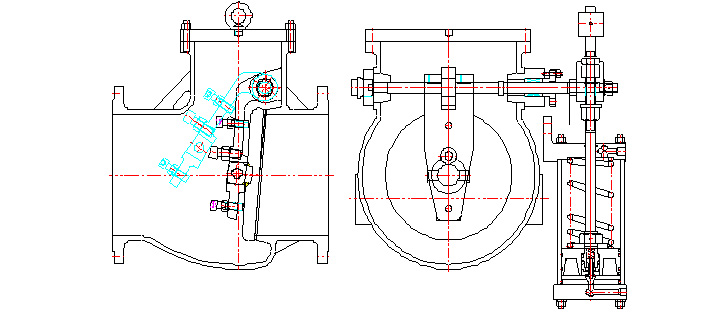

二、結構說明
- 關閉件閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，可以使閥瓣準確的落在閥體密封面上，保證與閥門的吻合。閥門密封面堆焊司太立硬質合金，有良好的耐磨性。
- 閥體密封面傾斜，減少止回閥關閉時間，保證快速關閉。
- 該止回閥配有氣缸，氣缸內裝有彈簧，當介質正向流動時，氣缸進氣孔進氣，壓縮彈簧，使閥瓣比較平穩的處在全開位置；當氣源關閉時，氣缸快速泄壓，彈簧快速?gòu)?fù)位，使止回閥瞬間關閉。
- 根據系統氣源情況，調整出口壓力，使氣缸把止回閥全開啟。
- 氣源壓力在0.45～0.8MPa范圍內。
三、保管、安裝、使用和維護注意事項
- 止回閥應存放在干燥倉庫內，其兩端坡口涂上防銹漆并堵嚴，不得露天堆放。
- 存放時不得以氣缸支承止回閥重量，以防缸桿彎曲。
- 安裝前校對銘牌和閥體標志，確認是否符合要求，安裝前檢查兩端封蓋是否完好，留意無異物落入。
- 注意流向箭頭與介質流向一致。
