Y型止回閥使用說明書

型號規格：H67Y-320C-DN300

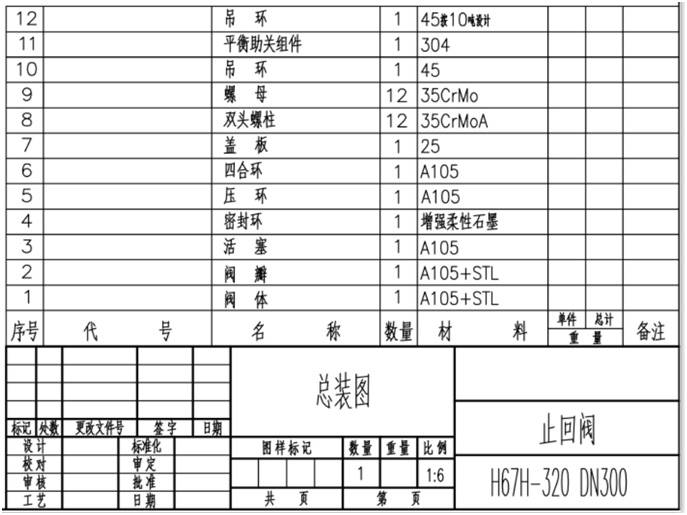

主要零部件材料：

主要外形尺寸和連接尺寸：

DN	L	H1	H2	Do	D1	D2	配管尺寸
300	1370	220	870	Φ510	296	406	Φ406*55

一、用途：
安裝在汽、水管道上，作為自動防止介質逆流的安全裝置。
二、結構特點：

1. 閥瓣在閥體內上、下移動，當介質倒流時，靠介質壓力自動把閥門關閉。
2. 閥座密封面用鈷基硬質合金等離子噴焊而成。密封面硬度高、耐摩擦、抗擦傷、使用壽命長。
3. 平衡助關組件起到讓中腔和出口端壓力平衡的作用，當閥門開啟的時候，平衡助關組件會把中腔的一部分壓力排放到出口端便于閥瓣開啟，當閥門自動關閉的時候，出口端的管道回壓力通過平衡助關組件自動進入中腔幫助閥瓣下移關閉。

三、注意事項：

1. 此閥門呈斜角安裝，也可水平安裝。
2. 注意介質流向從下向上流（正流）。
3. 安裝時，閥體上有四個吊環，起吊時四個吊環要同時受力。

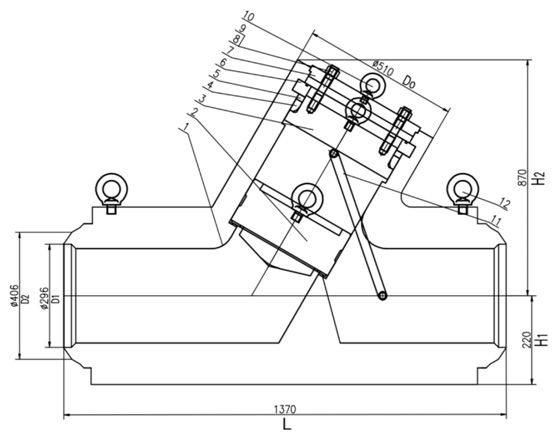

四、主要外形圖
